HC-SR501 PIR Sensör Modul

İHC-SR501 PIR Sensor Modul
PIR sensörleri, bir ortamda oluşan canlı hareketini algılamak için kullanılan sensörlerdir. Bu minik boyutlu sensör, çeşitli elektronik, robotik ve hobi uygulamalarında rahatça kullanabileceğiniz, Arduino başta olmak üzere bir çok mikrodenetleyeci platformu ile beraber kullanılabilir modüldür.
Dijital çıkışlı olan bu modül, ortamda hareket algılamadığı zaman lojik 0, hareket algıladığı zaman ise lojik 1 çıkışı vermektedir.

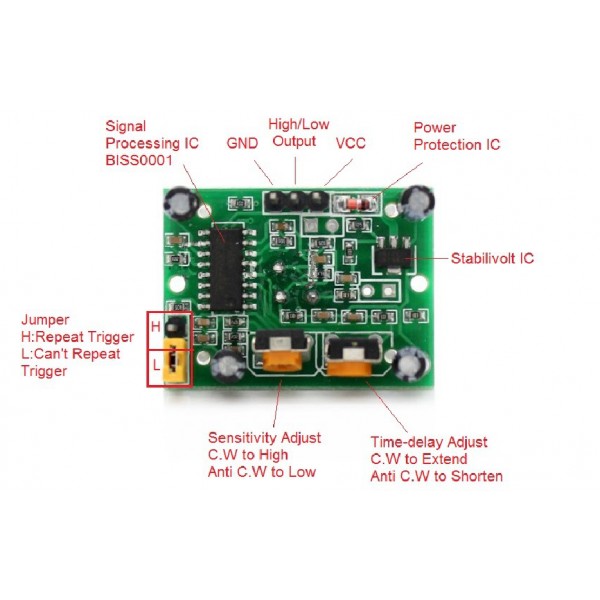

Sensör üzerinde Sx ve Tx olmak üzere iki adet potansiyometre bulunmaktadır. Sx potansiyometresi sensörün görme mesafesini 3 ile 5 metre arasında değiştirmektedir. Tx potu ise sensör gördükten sonra ne kadar süre daha çıkış pininden lojik 1(3.3V) çıkışını vereceğini ayarlamaktadır.
İHC-SR501 PIR Sensor Modul
Özellikleri:

  •     Product Type: HC–SR501 Body Sensor Module
  •     Operating voltage range: DC 4.5-20V
  •     Quiescent Current: <50uA
  •     Level output: High 3.3 V /Low 0V
  •     Trigger: L can not be repeated trigger/H can be repeated trigger(Default repeated trigger)
  •     Delay time: 5-200S(adjustable) the range is (0.xx second to tens of second)
  •     Block time: 2.5S(default)Can be made a range(0.xx to tens of seconds
  •     Board Dimensions: 32mm*24mm
  •     Angle Sensor: <100 ° cone angle
  •     Operation Temp: -15-+70 degrees
  •     Lens size sensor: Diameter:23mm(Default)
