KAPI DİYODU

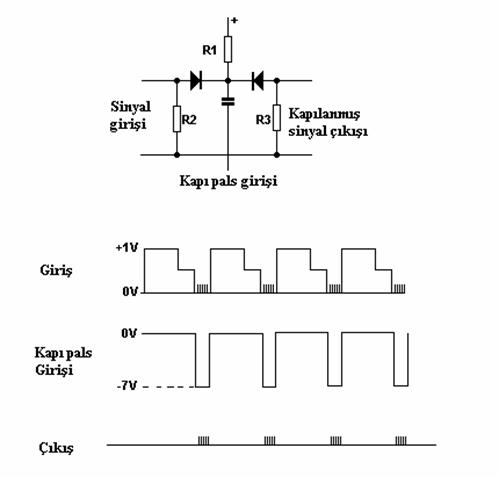

Elektronik bir kapı bir sinyalin bir kısmına açıktır diğer kalan kısmına kapalıdır. Bu koyuınların, gerçek bir kapı kullanarak keçilerin arasından ayrılmasına benzer. Devrede diyotların katodları anoduna göre daha pozitif olduğu için diyotlar ters polarma altındadır ve yalıtımdadırlar. Bu durumda devrenin çıkışı, girişinden yalıtılmış durumdadır.

Negatif kapı sinyali geldiği zaman katodlar anodlaraa göre daha negatif olacaktır ve diyotlar doğru yönde polarma alacaktır ve iletime geçecektir. Çıkış direk olarak girişe bağlı olduğu için kapı sinyali boyunca giriş sinyali çıkışda görülecektir. Şekilde giriş sinyalinin en küçük dalga şekli çıkışda görülmektedir.
