KIRPICILAR VE LİMİTLEYİCİLER

Kırpıcı bir sinyalin pozitif veya negatif tepelerini kırpar. Silisyum diyot anoduna, katoduna göre yaklaşık 0.6V’luk bir gerilim uygulanmadığı sürece iletime geçmez. Bu devre, 0.6V değerleri için diyot yüksek direnç göstermesi, 0.6V’dan yüksek durumlarda düşük direnç değeri göstermesi açısından.bir gerilim bölücü devreye benzer .

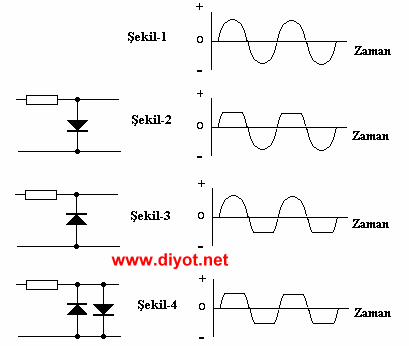

Şekil-1’de kırpıcı içindeki dalga şeklini göstermektedir. Şekil-2’de pozitif kırpıcının çıkış dalga şekli görünmektedir. Şekil-3’de ise negatif kırpıcının çıkışının dalga şekli gösterilmektedir. Şekil-4’de de her iki tepe sinyali kırpılır. Bu devre çıkış sinyal değeri 1.2V değerini aşamayan bir limitleyici .olarak bilinir.
