Manyetik Sensör

Bir tel bobin haline getirilip içinden akım geçirilirse, bu bobinin içinde ve çevresinde manyetik alan meydana gelir. Meydana gelen bu manyetik alan gözle görülmez. Ancak bu bobinin içerisindeki nüvenin hareketi ve bobinin etrafından yaklaştırılan metaller bobinin indüktansını değiştirir. İşte bu prensipten hareketle manyetik sensörler geliştirilmiştir.  Çevresindeki manyetik değişimleri algılayıp bununla çıkışında gerilim üreten cihazlara manyetik sensör denir. Aynı zamanda alan etkili transduserlerde denir. Manyetik sensörler genel olarak güvenlik gerektiren yerlerde kullanılır.

Manyetik Sensör Çeşitleri

  • Bobinli (Endüktif) Manyetik Sensörler

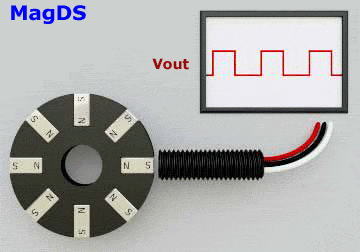

Endüktif bir cihaz olan bobin manyetik alan değişimi içinde olduğunda bobin uçlarında gerilim üretir. Gerilimin bobin uçlarında devamlı olması için devamlı değişen bir manyetik alan içinde olmalıdır. Yani bobin  veya mıknatıs devamlı hareket halinde olmalıdır. Eğer hareket devamlı olmaz ise bobin tepki vermez. Bobin içinde bulunan nüvenin durumuna göre bobin endüktans değeri değişir. Bu şekilde uygulanan gerilim sonucu bobin uçlarına düşen voltaj değişir. Bu özelliklerinden faydalanarak endüktif transdüserler imal edilir.

  • Elektronik Devreli Manyetik Sensörler (Yaklaşım Sensörleri)

İçinden akım geçen bir bobinin çevresinde manyetik alan meydana gelir. Bu manyetik alan içine metal bir cisim girerse bobinin indüktansı değişir. İndüktans değişimi, sensörün içindeki devrenin dengesini bozar. Sensörün içinde bulunan ölçüm yapan devre sayesinde metalin yaklaştığını ve ne kadar yakın olduğu saptanabilir.

  • Alan (Hall) Etkili Transdüser

Alan etkili transdüserler hassas mesafe algılama sensörleri, pozisyon ve dönüş algılayıcıları olarak kullanır. İletken veya yarı iletken malzemeden yapılmış bir levha, manyetik alan içinde iken, A ve B uçlarından DC gerilim tatbik edildiğinde, C ve D noktaları arasında bir potansiyel fark meydana gelir. Bu gerilimin değeri manyetik alana levhanın yakınlığı ile değişir. Bu prensipten faydalanılarak alan etkili transdüser  imalatı yapılmıştır.

Birkaç üretici tarafından “Hall Effect Sensörü” denilen bir ürün imal edilmektedir. Örneğin, dönen hız sensörü, sıvı akış sensörü, akım sensörü ve basınç sensörü verilebilir. Ayrıca bu teknoloji, elektropnömatik özellik gösteren paintball silahlarından ve yine  airsoft  silahlarında ve bazı GPS sistemlerinde yer almaktadır.
