Soru : Voltaj Bölücü ile transistör polarlama

RB1 , RB2 , RC ve RE dirençlerinin değerlerini bulun ?

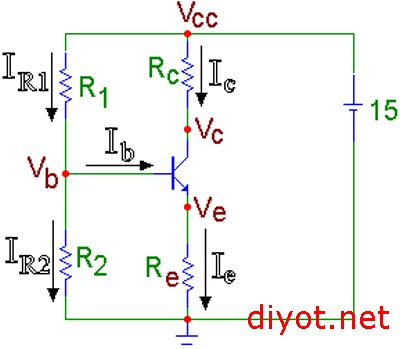

transistor

Dikkat ederseniz R2 direncinin bir ucu toprağa bağlanmış. Burada bir gerilim bölücü olduğunu kolaylıkla görebiliyoruz.

Vb=VccR2/R1+R2

Ayrıca geçirgecin  B ve E uçları arasındaki gerilime Vbe dersek, Vb gerilimi Vbe gerilimi ve  Vgeriliminin toplamı kadar olduğunu basitçe Kirchoff’un gerilim kurallarından biliyoruz. O zaman:

Ve=VbVbe

oluyor. Buradan Ie akımı da basitçe:

Ie=Ve/Re

olmuş oluyor. Ie akımı ve Ic akımı da birbirine yaklaşık olarak eşit.

IeIc

Buradan

VRC=IcRc

Vc=VCCVRCVe     olur

Ve=VbVbe   idi. Aşağıdaki bağıntıda bunu yerine koyarsak:

Vc=VCCVRC(VbVbe)

olmuş oluyor. Aslında bunu da basitçe Kirchoff’un gerilim kurallarından buluyoruz. Şöyle ki mavi oktan başlayarak ilmek etrafındaki gerilimlerin toplamı 0 olmalı.

gerilim bölücü ile transistör polarlama

O zaman işaretleri yazar ve gerilimleri toplarsak:

Vb+Vbe+Ve=0

buluruz. Buradan da ilk yazdığımız Ve ifadesini buluruz.
