Devre analizi elektrik veya elektronik devrelerde akım, gerilim ve güç hesaplama işidir. Devre analizine kullanacağımız bazı tanımlamalar Düğüm: Üç veya daha fazla elemanın müşterek olarak bağlandığı noktadır. Yol: Devrenin bir noktasından diğer bir noktasına kadarki elemanlar dizisidir. Kol: Üzerinde bir tek elemanın bulunduğu en kısa yoldur. Çevre: Bitiş noktası ile başlangıç noktası aynı olan kapalı […]
Bu yöntemle devre analizi yapmak için analizi yapılacak devrede gerilim kaynakları bulunuyorsa bunun eşdeğeri olan akım kaynağına dönüşümü yapılıp devre tekrar düzenlenmesi gerekir. Yeni oluşacak devrede düğümler belirlenip, en kalabalık düğüm noktası referans düğüm tayin edilerek o düğüm topraklanması gerekir. Aktif düğümlere bir isim verilerek(U1, U2 veya UA, UB gibi) bu düğümlere kirşofun akımlar kanunu

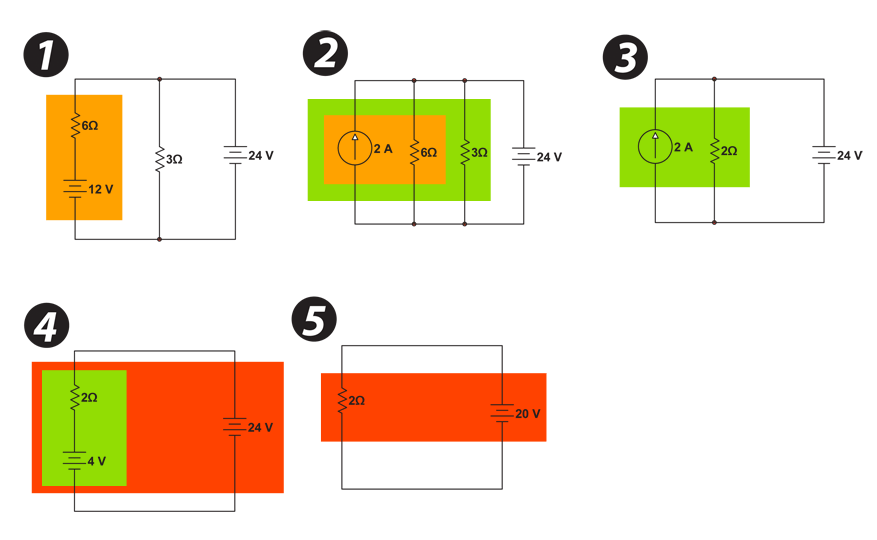

Bu yöntemi kullarak devredeki herhangi bir elemana ilişkin akım veya gerilim hesaplanırken, theve ve norton eşdeğer devreleri adım adım birbirine dönüştürülür. Bazı durumlarda bu yöntemle bu yöntemle istenilen sonuca tam olarak ulaşılamayabilir. Fakat oluşan son halde bile devre oldukça basit hale gelmiş olur. Bir örnek ile nasıl olduğunu göstermeye çalışacağım: Bize verilen çözülmesi gereken devremiz
Akım Kaynağı Daha önce gerilim kaynağından bahsetmiştik. Örneğin pil bir gerilim kaynağıdır. Aynı şekilde akım kaynağı da bulunmaktadır. Gerilim kaynağı bağlı devrenizde dirence göre devreden akan akım değeri değişmekteydi. Fakat akım kaynağı devrenize sabit bir akım sağlanmaktadır. Akım kaynakları akımlarını devreye kendi bağlandıkları yönde kabul ettirirler. Yani ters yönde akım akışı olmaz. Fazla zorlanırsa akım
Süper Pozisyon teoremi iki ya da daha fazla kaynağı bulunan doğrusal elektrik devrelerine uygulanır.Doğrusal devre, direncin her zaman sabit kaldığı devredir.Her kaynağın bir devreden geçireceği akımların veya oluşturacağı gerilimlerin toplamı, o devrenin akımını veya gerilimini verir.Bu yöntem uygulanırken, devredeki kaynaklar sıra ile devrede bırakılarak , diğerleri devreden çıkartılır. Kaynakları devreden çıkartırken, kaynak gerilim kaynağı ise
Elektrik ve elektronikle ilgili konuları daha iyi anlayabilmek için, biraz hesap biraz da kanun bilgisine ihtiyaç vardır. Tabii bunlar o kadar zor hasaplar değil, yalnızca Aritmetik düzeyinde hesaplar ve çok basit kurallar.. Temel kanunlardan bizi ilgilendirenler şunlardır: 1-) Ohm kanunu 2-) Joule kanunu 3-) Kirchhoff kanunu 4-) Norton teoremi 5-) Thevenin teoremi 6-) Süper Pozisyon teoremi
Ohm kanunu nedir ? Ohm kanunu 1827 yılında Georg Simon Ohm tarafından bulunmuştur. Elektrik devrelerinde akım, voltaj ve direnç arasındaki ilişkiyi verir. İki nokta arasındaki elektrik akımının potansiyel farkla doğru, direnç değeri ile ters orantılı olmasını kesin bir ifade ile açıklar. Georg Simon Ohm‘da bunu; “Bir iletkenin iki ucu arasındaki potansiyel farkının,iletkenden geçen akım şiddetine oranı
Doğrusu Kirchhoff Kanunu dur . Ancak birçok kaynakta Kirşof veya Kirchoff Kanunu / yasası olarakda geçer. 1845 yılında Alman fizikçi Gustav Robert Kirchhoff tarafından kendi adı ile anılan iki yasa geliştirmiştir. kirchhoff kanunları örnek sorular 1 . Kirchhoff Akımlar Kanunu (Birinci Kirchhoff Kanunu) Paralel olarak bağlanmış dirençlerin üzerinden geçen akımların toplamı, devreden geçen toplam akıma eşittir. IT
