LAZERLE HABERLEŞME

lm386 ses amplifikatörü ve lazer diyot kullanarak bir kablosuz lazer haberleşme projesi yapacağız.

lm386 bir güç amplifikatörü yani yükseltecidir. Kendi giriş kazancı 20dir ancak pin 1 ve 8’e konulacak uygun direnç ve kondasatör ile bu değer 200’e kadar çıkarılabilmektedir. Girişler toprağa bağlandığında çıkış gerilimi otomatik olarak besleme geriliminin yarısına düşer.

Bu haldeki güç kazancı besleme gerilimi 9V  olursa yalnızca 36 miliwattır.

Bu basitçe hazırlanmış devreyi inceleyerek lazerle iletişim hakkında azda olsa bilgi sahibi olacaksınız.

Malzeme listesi
1. LM386 IC x 2
2. potansiyometre (VR1=10k Ω, VR4=10k Ω)
3. 220 ohm ‘a ayarlanmış pot (VR2=220 Ω)
4. Dirençler (10Ω x 2, 56 Ω x 2)
5. Kondasatörler (100µF-25V, 10µF-25V x 5, 0.047µF x 2, 220µF-25V)
6. Calculator’s solar panel (hesap makinasının güneş paneli)
7. Lazer diyot
8. hoparlör (8 Ω, 0.5W)

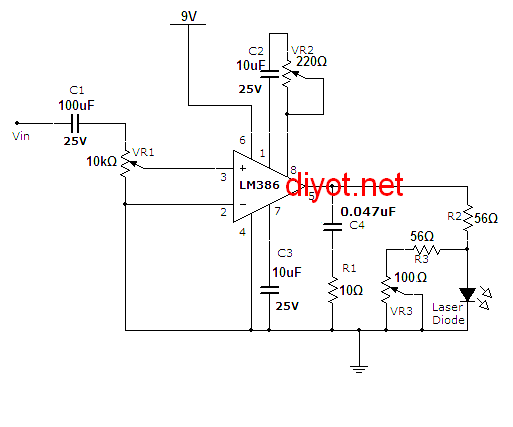

VERİCİ DEVRESİ

Laser-Communication-project-circuit-schematic-using-LASER-diode-and-LM386-low-voltage-audio-amplifier_Transmitter-circuit (1)

Verici devresi nasıl çalışıyor?

Bu lazer sistemi ses dalgalarını lazer ışını olarak alıcıya gönderir.

Lazer ışınlarının şiddeti ses sinyalinin genliğine göre değişiklik gösterir.

Lazer ışınlarındaki değişim hesap makinasının solar paneli kullanılarak voltaj değişimine çevrilir.

Bu paneldeki gerilim değişimi lm386(güç amplifikatörü) tarafından yükseltilerek hoparlör tarafından yeniden üretilir.

Kazancı 20 ile 200 arasında ise bu ses anfisinin max çıkış gücü 1 watttır.

Lazer diyota max 2.6v ve max 45ma uygulanarak ses sinyallerini alıcıya gönderir.

R2,R3 VE VR3 ile yapılan gerilim bülücü lazer diyotun uygun çalışma koşulları olan 2.6v ve 45ma’i sağlamaktadır.

VR1 ile giriş ses sinyalinin seviyesi ayarlanılır. buraya bir mikrofon yada bilgisayarınızın ses çıkışını bağlayın.

C2 ve ayarlı V2 amplifikatörü kazancını ayarlamak için kullanılır.

ALICI DEVRESİ

Laser-Communication-project-circuit-schematic-using-LASER-diode-and-LM386-low-voltage-audio-amplifier_Receiver-circuit

Alıcı devresi nasıl çalışıyor?

Gelen ışık sinyalleri solar panel ile alınıp lm386 ile yükseltilir.

Anfinin kazancı C7 kondansatörü ile ayarlanır.

VR4 panelden gelen sinyalin seviyesini ayarlamak için kullanılır.

Çıkış ise c8 kapasitörüyle hoparlöre gider.
