Bilindiği gibi SMD (İngilizce: Surface Mount Device, Türkçe: Yüzeye Monte Edilebilen Eleman) parça kullanımı gittikçe yayılıyor. Eskiden nerede ise her elektronik parçanın bir de SMD tipi var diyebilirken artık yeni nesil entegreler yalnızca SMD olarak üretiliyor. Önceden seçim kolaylığımız olduğu için ilgilenmediğimiz SMD lehimleme yöntemini artık ezberlemiş olmak zorundayız. SMD parçaları kullanmanın yararı olduğu kadar […]

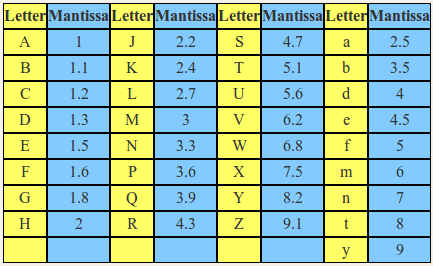

SMD seramik kondansatörler, bâzen bir veyâ iki harf ve bir rakkamdan oluşan bir kodla markalanmıştır. Eğer iki harf var ise, birinci harf üreticinin kodudur. (Meselâ, K Kemet firmasının vs..) İkinci harf (veyâ tek harf var ise o harf) elemanın değerinin (aşağıdaki tabloda gösterildiği üzere) birinci ve varsa ikinci hânesini ve rakkam da çarpanı ifâde etmekdedir.
SMD elektrolitik kondansatörlerin üzerinde genellikle kapasiteleri ve çalışma voltajları gösterilir. Meselâ 10 6V, 10 µF’lık ve 6V’luk bir kondansatörü gösterir bâzen, bir harf ve 3 rakkamdan oluşan bir kod da kullanılmakdadır. Harf, çalışma voltajını ve ise kondansatörün değerini göstermektedir. (Çalışma voltajlarının harf karşılıkları aşağıdaki çizelgededir.) 3 rakkamdan ilk ikisi kondansatörün değerinin ilk iki hânesini, 3.
SMD Direnç yazımızı inceleyin SMD dirençler genel olarak kullanılan üç renk (toleransla 4) şeritli kodlamaya benzer bir sistemin rakamla ifade edileni ile kodlanmışlardır. Aynı sistem ile, %1 veya daha düşük tolaranslı SMD dirençler 4 rakamlı bir bir sistem ile kodlanmışlardır. 3 rakamlı sistemde, ilk iki rakam direnci birinci ve ikinci hane değerini; 3. rakam ise
SMD elemanları Küçük ve hassas yapıları nedeniyle lehimlenme ve sökülme işlemleri için özel olarak tasarlanmış lehimleme istasyonları ve malzemeleri kullanılmaktadır. Bu elemanların baskı devre üzerine geçecek ayakları bulunmadığından devre üzerine yerleştirilmeleri ve lehimlenmeleri özel teknikler gerektirmektedir. Seri üretim aşamalarında bu işlemler otomatik çalışan makineler tarafından gerçekleştirilmektedir. Kart üzerinde el ile lehimleme için ise havya, ısıtıcı,
BAT17 Smd Diyot DIODE, SCHOTTKY, SOT-23 Diode Type:Schottky Forward Current If(AV):30mA Repetitive Reverse Voltage Vrrm Max:4V Forward Voltage VF Max:350mV Operating Temperature Range:-65°C to +150°C Diode Case Style:SOT-23 No. of Pins:3 SVHC:No SVHC (18-Jun-2012) Forward Voltage:600mV Junction Temperature Tj Max:100°C Package / Case:SOT-23 Pin Configuration:1A,3K, 2NC SMD Marking:A3* Termination Type:SMD Kart tasarımı ve üretim teknolojisinde,
Kondansatörler yapı itibarı ile iki iletken plaka arasına bir yalıtkan maddenin konulması ile oluşan devre elemanlarıdır. Kullanılan yalıtkan maddenin türüne göre (hava, mika, seramik vb.) kondansatör isim alır. Devrelerde genellikle filtre elemanı olarak veya şarj ve deşarj özelliği kullanılır. Alternatif akımları doğru akıma çevirmek için kullanılan hayati elemanlardan biridir. AC akımın pozitif anında şarj olur,
SMD ne demek ? SMD, İngilizce Surface Mount Device (yüzeye monte edilebilen eleman) kelimelerinin kısaltmasıdır. SMD, yüzey montaj teknolojisi ile elektronik devre elemanlarının montajında devrim niteliğinde bir yöntemdir. Bu teknoloji, devre elemanlarının doğrudan baskılı devre kartlarının yüzeyine yerleştirilmesi esasına dayanır. Düşük maliyet, daha küçük boyutlar ve daha yüksek performans gibi avantajları sayesinde, SMD, modern elektronik
