DİYOTLU KORUMA DEVRELERİ

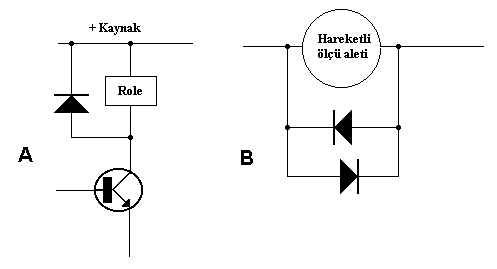

Şekil A:

Bu devre bir transistör tarafından anahtarlanan bir role bobininden oluşmaktadır. Role anahtarı açıldığında role bobini üzerinde büyük bir ters EMK meydana gelir. Bu zıt EMK transistöre zarar verecek kadar birkaç bin voltluk değerlere ulaşabilir. Devredeki diyot normalde ters polarma altındadır. Zıt EMK ile birlikte doğru polarmaya geçecektir ve iletime geçecektir. İletime geçen diyot direnci düşeceğinden dolayı zıt EMK kısa devre olacaktır ve transistör korunmuş olacaktır.

Şekil B:

Bu devre karşısında iki adet germanyum diyodun bağlandığı bir hareketli ölçü aletinden meydana gelmiştir. Göstergenin tam skala sapması yapması için sadece 100mV yeterlidir. Eğer bu gerilim 0.3V değerine ulaşırsa diyotlardan biri iletime geçecektir. Böylelikle ölçü alte korunmuş olacaktır.
