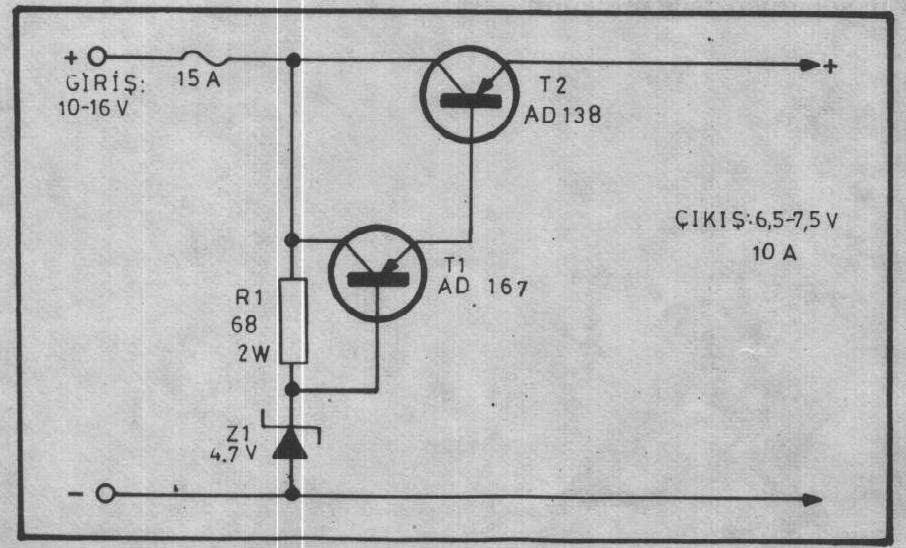

6 Voltla çalışan cihazları 12 voltla çalıştırmak amacıyla 12/6 volt d.c. çevirici. 6 voltluk arabalar için yapılmış teyp, radyo, v.b. gibi cihazlar elimizin altında olduğu halde 12 voltluk arabalarda bunlar kullanamadığımız için ziyan olurlar. Şeması verilen bu basit devre ile bu tip cihazlardan faydalanma yolunu açabiliriz. Devre, basit bir regülatör devresidir. Girişe uygulanan 10-16 volt […]
Yüksek güç gerektiren elektrikli aletlere kumanda etmek için büyük anahtarlara ihtiyaç vardır. Bunlar hem kaba, hem de büyük ve gürültülüdürler. Kullanılacak aletin gücüne uygun bir triyk seçmek ve şekildeki devreyi kullanmak suretiyle bunları minyatür anahtarlarla değiştirebilirsiniz. R drencini seçmek için 220, triyak için gerekli G (GATE) akımına bölümüdür. yani, R = 220/G akımı Çıkan R
Çalışma mantığıyla ilginç bir vumetre devresi, stereo girişe sahip olmasına rağmen led sürüşü mono olmasına rağmen 4066 anahtarlama entegresi sayesinde stereo bir çalışma sağlanmıştır. Piyasamızda bol ve rahat bulunan içinde 4 adet opamp barındıran LM324 ile yapılmış bir vumetredir. Kanal başına sekiz led kullanılmış. Malzeme listesi IC1: 4066B IC2 – IC3: LM324 2adet T1 –
Bir zamanlar piyasamızda video sender olarak satılan aletin şeması. Devre girişine uygulanan video ve ses sinyallerini birleştirip televizyon yayını haline getirmeye yarıyor. Eskiden genelde videoplayer cihazların çıkışlarına bağlanıyordu ve televizyona kablo ile bağlamak zorunda kalınmıyordu. Yayın mesafesi tahminen 300metre iler sınırlı. T1 transistörü video, T2 ses preamfisi olarak çalışıyor, T3 ise T1 ve T2 den
Tek transistörle gerçelştirilmiş 1 wat verebilen bir rf amfi devresi, geniş bir frekans yelpazesi vardıri Yapılan yayınlarda vınıltı oluşmaması için beslemesi tam regüleli bir besleme kaynağıyla beslenmesi gerekiyor aksi halde sesde güç kaynağının gürültüsüde gideceğinden sesde parazitler oluşacaktır. RFC’nin hesaplanması 1000µH / frekans şeklinde olacak, diğer bobinlerin ve kondansatörlerin değerleri yukardaki tabloda gösterilmiştir. Q1 Transistorü
Yapımı gayet basit sadece 1.5voltluk bir kalem pille çalışabilen mini bir fm vericidir ve tek transistörlüdür, bu sayede heryere konulabiliyor. Bobin 0.22mm telden 5mm çapında 8 tur olarak sarılacak, frekansı bu bobin ve 18pF lık kondansatör belirliyor.
Yine bir zamanların meşhur pazarcı amfi devresi. İstanbul – Karaköyde amatör arkadaşlar için kit halinde satılırdı. Devre az malzeme istemesi ve kolay yapımı sayesinde delikli plaketlerde bile yapılabiliyor. Devre 12volt ile çalışmakta aşağıdaki şemalardan ilki stereo olanı +12Volt beslemede 4ohm’da 2X6Wat veriyor, ikinci şema mono devresi çıkışları köprüleyerek daha yüksek güce sağlanmıştır bu devrede
6W MONO AMFİ ( BA521/532 ) Eskiden oto amfi olarak kullanılan bir devre, günümüzde ise mp3 player yada onun türevleri için yükselteç olarak kullanılabilir. bu devreden 2 adet yaparak stereo devreyi oluşturup kullanılabilir. Devre 12volt beslemeyle çalışmaktadır.
