220VOLT ELEKTRONİK ANAHTAR

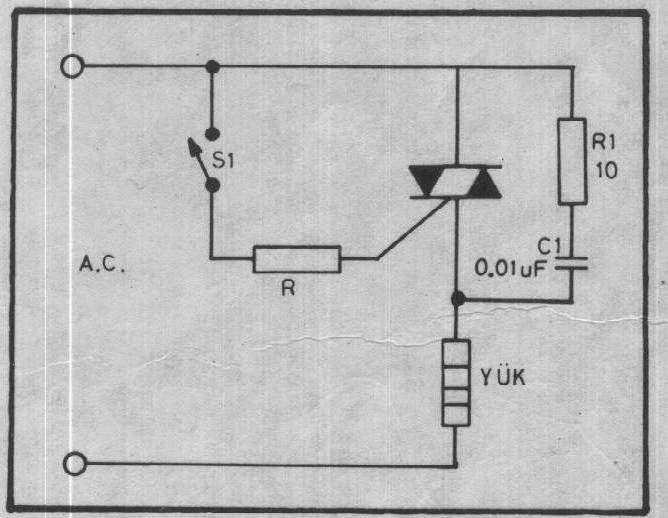

Yüksek güç gerektiren elektrikli aletlere kumanda etmek için büyük anahtarlara ihtiyaç vardır. Bunlar hem kaba, hem de büyük ve gürültülüdürler. Kullanılacak aletin gücüne uygun bir triyk seçmek ve şekildeki devreyi kullanmak suretiyle bunları minyatür anahtarlarla değiştirebilirsiniz. R drencini seçmek için 220, triyak için gerekli G (GATE) akımına bölümüdür. yani,
R = 220/G akımı
Çıkan R değerinin beşte biri alınırsa, triyakın garantili olarak ateşlemesi sağlanmış olur.
