PIC ÖRNEK PROGRAM – 1

Güncelleme 16/08/2024

PROGRAM (assembly):

PIC’ e enerji verildiğinde, PORTB’ nin 0. Bitine bağlı LED’ i yakan program.

(PIC 16F84)

PROGRAMIN AKIŞ DİYAGRAMI:

BANK DEĞİŞTİRME İŞLEMİ:

PORTA ve PORTB’ nin giriş veya çıkış yapılması TRISA ve TRISB registerları sayesinde gerçekleşir.

TRISA 0 yapılırsa; PORTA çıkış olur.

TRISA 1 yapılırsa; PORTA giriş olur.

TRISB 0 yapılırsa; PORTB çıkış olur.

TRISB 1 yapılırsa; PORTB giriş olur.

TRISA ve TRISB registerlarını kullanabilmek için; Bank değiştirmek gerekir.

BANK değiştirmek için STATUS registeri kullanılır.

STATUS registerinin 5. biti 0 yapılırsa; BANK0 seçilmiş olur.

STATUS registerinin 5. biti 1 yapılırsa; BANK1 seçilmiş olur

PORTB’ nin 0. bitini 1 yaparsak, buraya bağlanan LED’ in yanmasını sağlar.

ASSEMBLY PROGRAMI:

PROGRAM KOMUTLARININ AÇIKLAMALARI:

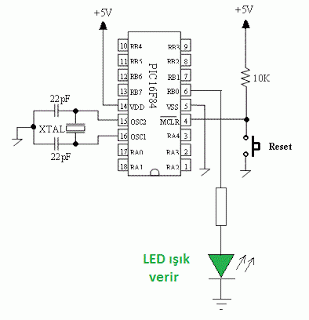

DEVRE BAĞLANTI ŞEMASI:

DEVRE SİMULASYONU:
