Proteus 8.xx ile Arduino Simülasyonu

Proteus yazılımı ile Arduino Simülasyonu nasıl yapabileceğinizi göstereceğim
Bilgisayarınıza Proteus yazılımı yükleyin
Proteus nedir ? nereden ücretsiz nasıl yüklenir  ? sorularının cevabı için buraya tıklayın
Dosya içindeki Ardunino paketini yüklemeyi unutmayın !

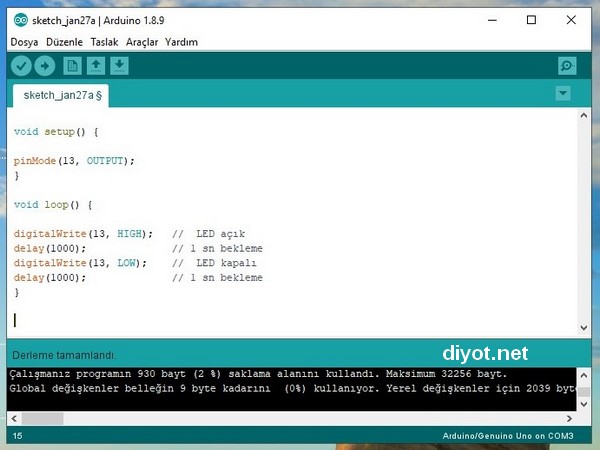

Arduino IDE programını açıyoruz

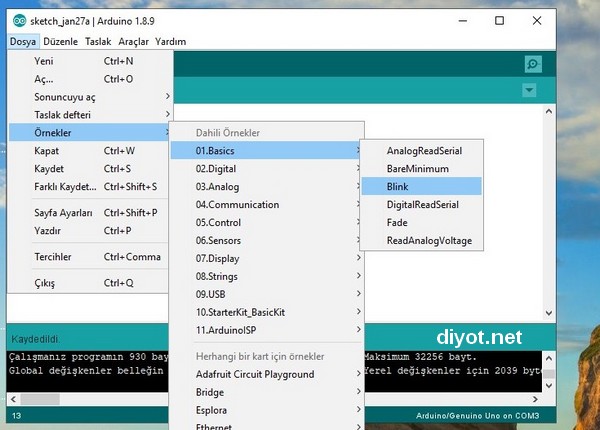

Arduino IDE içerisinde mevcut olan Blink programını açıyoruz
Proteus 8.xx ile Arduino Simülasyonu
Kodlarımız
Proteus 8.xx ile Arduino Simülasyonu

void setup()
pinMode(13, OUTPUT);
digitalWrite(13, HIGH);
delay(1000);
digitalWrite(13, LOW);
delay(1000);

Simülasyonunuzun çalışabilmesi için ‘.hex’ dosyasına ihtiyacınız var .

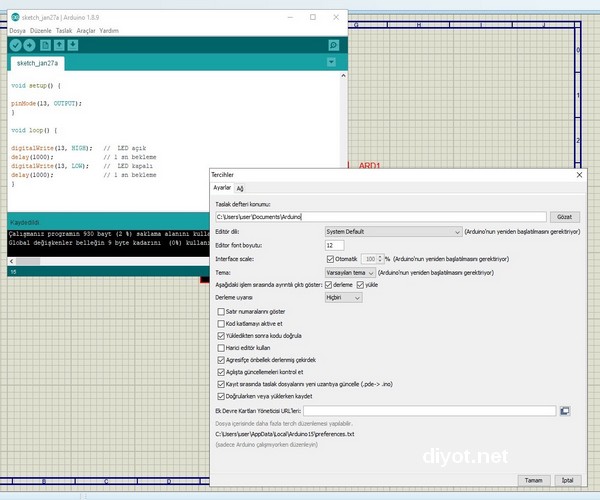

File> Preferences (Dosya> Tercihler ) kısmında resimde gösterilen yerleri işaretliyoruz.

Proteus 8.xx ile Arduino Simülasyonu

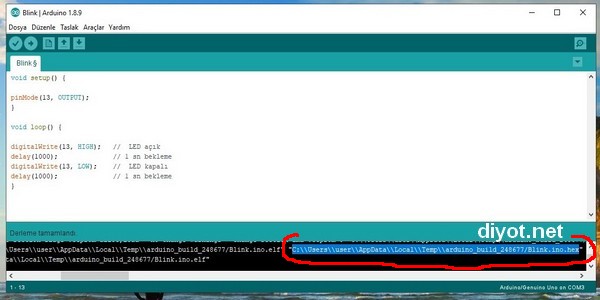

C:\\Users\\user\\AppData\\Local\\Temp\\arduino_build_248677/Blink.ino.hex
Ctrl+c ile .hex adresini kopyalayın

Proteus 8.xx ile Arduino Simülasyonu

Proteus Simülasyon Programını açıyoruz

Kullanılan malzemeler
Arduino Uno
led-red  (ledin yönüne dikkat )
minres330r ( Direnç 330 ohm )

Terminals Mode >GROUND  ( Termal menüsünden Toprak seçin )

Proteus 8.xx ile Arduino Simülasyonu

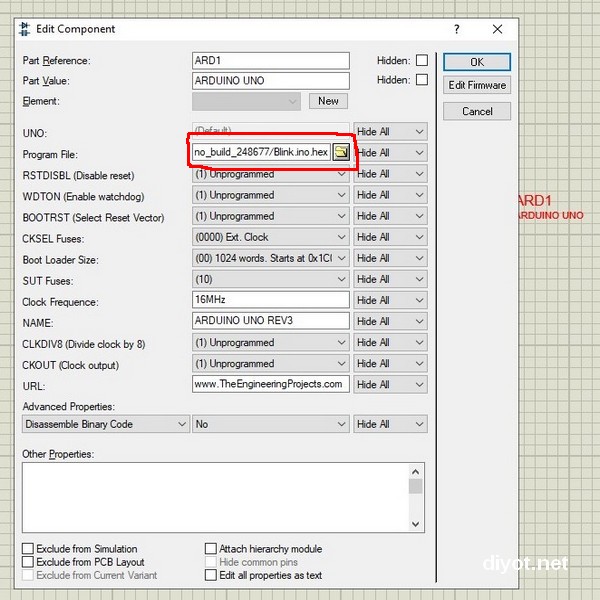

Arduino kartına çift tıklayıp resimde gösterilen alana hex dosyasının konumunu yapıştırıyoruz
Proteus 8.xx ile Arduino Simülasyonu

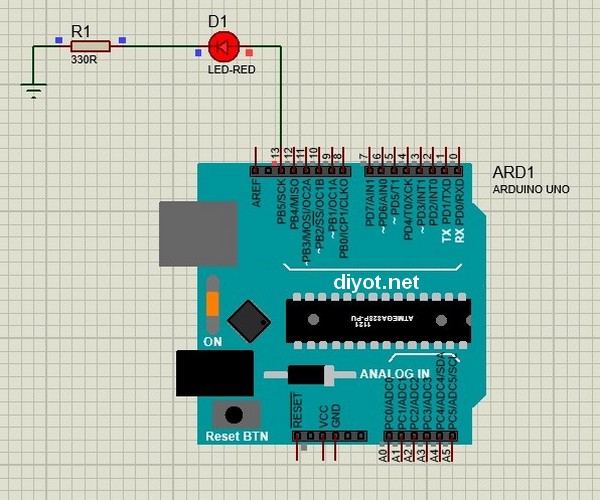

ve devremizdeki led yanıp sönmeye başlıyor
Proteus 8.xx ile Arduino Simülasyonu
