Mz80 Kızılötesi Sensör

MZ80 80cm Menzilli Kızılötesi Sensördür

Endüstriyel kızılötesi sensördür.

geniş mesafe ölçüm aralığına sahip bir kızılötesi mesafe ölçüm sensörüdür. Bir çok robotik projesinde sıklıkla kullanılan internette örneklerine sıkça rastlanır. Görünür ışıkla karışma olasılığı oldukça düşüktür. Bu sayede dış faktörlerden dolayı yanılma payı çok düşüktür. Arka tarafında bulunan vida ile hangi mesafe aralığında ölçüm yapılacağı belirlenir ve bu ayara göre dijital bir çıkış verir. Çıkış olarak mesafenin değerini vermez , sizin ayarladığınız değere geldiği zaman dijital çıkış verir.

Özellikler

  • Besleme voltajı: 5v
  • Akım Tüketimi : > 25mA (min) ~ 100mA (max)
  • Boyutlar : 1.7cm (diameter) x 4.5cm (length)
  • Kablo uzunluğu : 45cm
  • Nesne algılaması : saydam ya da mat
  • Ölçüm aralığı : 3cm  – 80cm  (engelin yüzeyine bağlı olarak değişebilir)
  • NPN çıkış (normal 1)
  • Çalışma sıcaklık aralığı : -25 °C ~ 55 °C

Uygulama Alanları

  • Otomasyon sistemleri
  • Engel tespit etme
  • Cisim sayma
  • Güvenlik sistemleri
  • Labirent robotu
  • Sumo robotu

Kullanımı

  • Kırmızı kablo : +5V
  • Yeşil kablo : GND
  • Sarı kablo : Data
  • Kahverengi: +5V
  • Mavi: GND
  • Siyah: Data

Örnek Arduino Kodu

int ledPin = 13;
int inputPin = 2;
int val = 0;

void setup()
{
pinMode(ledPin, OUTPUT);
pinMode(inputPin, INPUT);
}

void loop(){

val = digitalRead(inputPin);

if (val == HIGH) {
digitalWrite(ledPin, LOW);
} else {
digitalWrite(ledPin, HIGH);
}
}

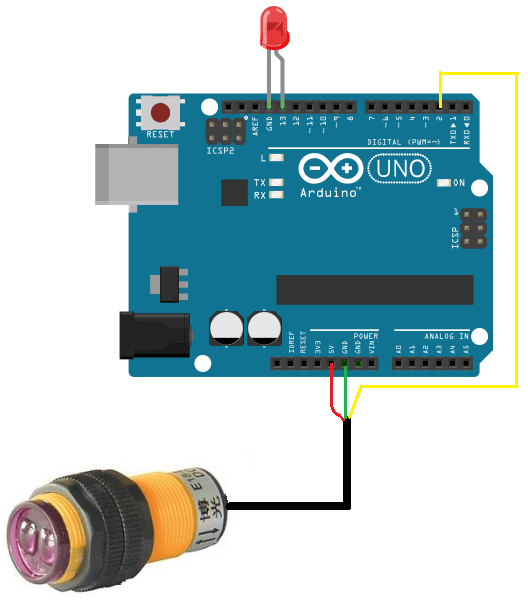

Arduino Bağlantı Şeması

Mz80

Bu sensörü arduino ile kullanmak için önce şekildeki gibi bağlantılarını yapın. Arduinoyu usb kablosuna bağlayıp örnek kodu yazın. Programı yükledikten sonra arduino idesinde sağ üst köşede bulunan serial monitörden sensör verilerini görebilirsiniz. Serial mönitörde 1 ve 0 olarak değerler okuyacaksınız. Bu testi yaptıktan sonra sensörün arka kısmında bulunan mesafe ayar vidası ile farklı mesafe ölçümlerini test edebilirsiniz.

Mz80 Kızılötesi Sensör iç yapısı

Mz80

Kullanılacak alan dar ise dış gövde çıkartılabilir

Mz80
