ESP8266 wifi modülü

Bu modül vasıtası ile hem kablosuz ağlara bağlanmak hem de kablosuz erişim noktası kurmak mümkündür.

ESP8266 modülü  internete bağlanıp veri yükleme ve veri çekmeye, projelerinizi internet üzerinden kontrol edebilmenize imkan tanıyan ufak boyutlara sahip, Espressif System tarafından SoC (System on Chip) olarak geliştirilen çipi üzerinde barındıran modüldür.

ESP8266
ESP8266 modülü 3.3V gerilim ile çalışmaktadır. Bu sebeple Arduino ile bağlandığı zaman 3.3V çıkış pininden beslenmelidir. Aynı zamanda Arduino ile ortak topraklamaya (GND) bağlanmalıdır. Bu beslemeye dikkat etmediğiniz takdirde modüle zarar verme ihtimaliniz yüksektir.
Arduino olmadan kullanılabilir ve internete bağlanabilir .
Bu modülü dilerseniz WIFI bağlantı noktasına bağlanmak için (Client) olarak, dilerseniz bir WIFI noktası olarak (AccessPoint) olarak veya hem Client hem de AccessPoint olarak kullanabilirsiniz. İlk defa 2014 yılında AI-Thinker firması tarafından IoT modül haline getirilen çipin ESP8266-01’den ESP8266-14’e kadar çeşitli modelleri bulunmaktadır. Kısaca bu modüllere ve özelliklerine göz atalım.

ESP8266-01:

Üzerinde 4 adet giriş çıkış (GPIO) pini olmamasına rağmen basit projeler için muhtemelen en popüler modüllerden biridir diyebilirim. Boyutlarının ufak (24,75mm x 14,5mm) olması ve Arduino projelerinde kolaylıkla kullanılabilmesi bu modülü popüler yapmıştır. Bu modül varsayılan olarak Arduino ile kolaylıkla kullanılabilmesi için AT komutlarını destekleyen yazılım (firmware) ile gelmektedir. Üzerine farklı bir yazılım (firmware) atmak ve tek başına kullanmak isterseniz bir adet USB-Seri çevirici modül kullanmanız gerekecektir. Modül üzerinde breadboard’a kolay takabilmeniz için pinler bulunmaktadır. İki farklı renkte modül bulunmakta olup, mavi renkli olan 512KB, siyah renkte olan ise 1MB Flash Belleğe sahiptir. Modülün çalışma voltajı 3.3V tur.
ESP8266

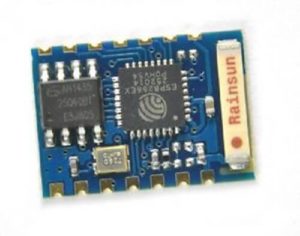

ESP8266-03:

Popüler ESP8266 WiFi modülü’nün SMD kılıfta ve seramik antene sahip versiyonudur.  Modülün çalışma voltajı 3.3V tur.
ESP8266
Özellikler:

  • 11 b/g/n desteği
  • Wi-Fi Direct (P2P) Desteği
  • Dahili TCP/IP protokol yığını
  • +19,5dBm çıkış gücü (802.11b modunda)
  • Kaçak akım < 10uA
  • Dahili düşük güç tüketimine sahip 32-bit’lik işlemci
  • SDIO 1.1/2.0, SPI ve UART desteği
  • STBC, 1×1 MIMO, 2×1 MIMO
  • Uyanma ve veri paketi alma süresi < 2ms
  • Stand-by durumunda güç tüketimi < 1mW

ESP8266-05

ESP8266 ile aynı özelliklere sahiptir. Pinli şekilde kullanılabilir ve üzerinde dahili anten çıkışı bulunmaktadır. 4 pin bulunan modülde 3,3V, GND, TX ve RX pinleri bulunmaktadır. Modülün çalışma voltajı 3.3V tur
.ESP8266
Özelikler:

  • 11 b / g / n protokolü
  • Wi-Fi Direct (P2P), yumuşak AP
  • Entegre TCP / IP protokol yığını
  • Entegre TR anahtarı, balun, LNA, güç amplifikatörü ve eşleşen ağ
  • Entegre PLL, regülatörler ve güç yönetim birimleri
  • 11b modunda + 19.5 dBm çıkış gücü
  • Entegre sıcaklık sensörü
  • Anten çeşitliliğini destekler
  • 10uA’dan daha düşük sızıntı akımını kapatır
  • Entegre düşük güçlü 32-bit CPU, uygulama işlemcisi olarak kullanılabilir
  • SDIO 2.0, SPI, UART
  • STBC, 1 × 1 MIMO, 2 × 1 MIMO
  • A-MPDU ve A-MSDU toplama ve 0.4 ms koruma aralığı
  • Aktif olma ve paket iletme süresi <2ms
  • Beklenen güç tüketimi <1.0mW (DTIM3)

ESP8266-07

ESP8266 ile aynı özelliklere sahiptir. Hem SMD hemde pinli şekilde kullanılabilir ve üzerinde dahili anten çıkışı bulunmaktadır. Modülün çalışma voltajı 3.3V tur.
ESP8266ESP8266
Özellikler:

    • 11 b/g/n desteği
    • Wi-Fi Direct (P2P) Desteği
    • Dahili TCP/IP protokol yığını
    • +19,5dBm çıkış gücü (802.11b modunda)
    • Kaçak akım < 10uA
    • Dahili düşük güç tüketimine sahip 32-bit’lik işlemci
    • SDIO 1.1/2.0, SPI ve UART desteği
    • STBC, 1×1 MIMO, 2×1 MIMO
    • Uyanma ve veri paketi alma süresi < 2ms
    • Stand-by durumunda güç tüketimi < 1mW

ESP8266-12

ESP8266-12, varsayılan olarak Arduino wifi shield gibi işlevsellik kazanmanızı sağlayan AT komutları ile birlikte gelmekte olup, isterseniz modülün bellek ve işlemcisi üzerinde kendi uygulamanızı yapmak için farklı yazılım (firmware) yükleyebilirsiniz.
Bu modül, özel yazılımlar için kullanılabilecek 80Mhz düşük güçlü 32 bit işlemci içermekte olup, ayrıca herhangi bir harici denetleyici olmadan küçük web sayfalarını barındırabilmenize olanak sağlamaktadır. ESP8266, VoIP uygulamaları ve Bluetooth ortak kullanım arayüzleri için APSD’yi destekler, tüm çalışma koşullarında çalışmasına izin veren ve harici RF parçaları gerektirmeyen kendi kendini kalibre eden bir RF içermektedir. ESP-12’de 11 adet giriş çıkış (GPIO) ve 1 adet analog dijital çevirici (ADC) bulunmaktadır. Modülün çalışma voltajı 3.3V tur.
ESP8266ESP8266
